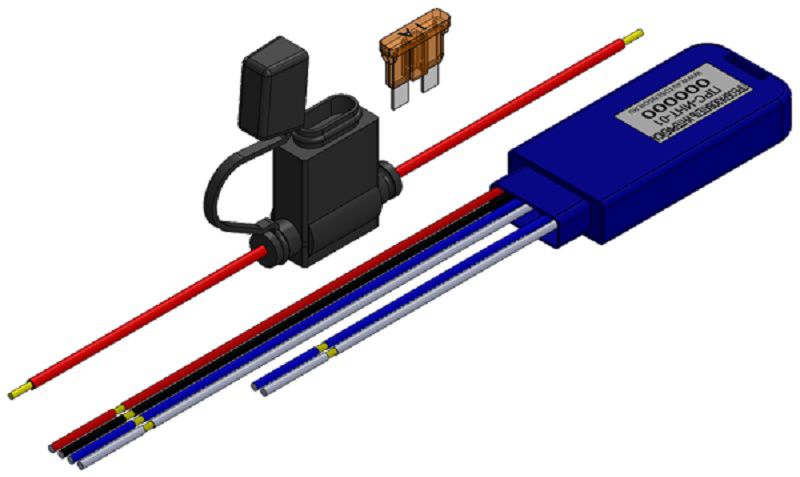

Преобразователь интерфейса ПРС-ИНТ-01 служит для преобразования сигнала, поступающего от приемника радиосигнала ПРС-02 по шине RS-485, в аналоговый и частотный сигналы. Это необходимо клиентам, чьи терминалы не имеют поддержки интерфейса RS-485.
Преобразователь интерфейса не требует настройки и готов к работе сразу, после подключения к приемнику радиосигнала ПРС-02 и подачи напряжения питания через предохранитель 1 А.
| Технические характеристики приемника ПРС-01 | |
| Напряжение питания | 9-36 В |
| Максимальный потребляемый ток | 30 mA |
| Взаимодействие с Приемником радиосигнала ПРС-02 | RS-485 |
| Тип выходного сигнала | Аналоговый и Частотный |
| Диапазон напряжения на аналоговом выходе | от 0,5 до 4,5 В |
| Диапазон частоты на частотном выходе | от 500 до 1500 Гц |
| Кварцевая стабилизация частотного выхода | Есть |
| Температура эксплуатации | -40 + 85 С |
| Класс защиты преобразователя интерфейса | IP 67 |
| Заводская гарантия на преобразователь интерфейса | 36 мес |
| Назначение проводов | |
| Красный провод | Плюс питания от 9 до 36 В |
| Черный провод | Минус питания |
| Белый провод, КОРОТКИЙ | "A" RS-485 |
| Синий провод, КОРОТКИЙ | "B" RS-485 |
| Белый провод, ДЛИННЫЙ | Аналоговый выход |
| Синий провод, ДЛИННЫЙ | Частотный выход |
